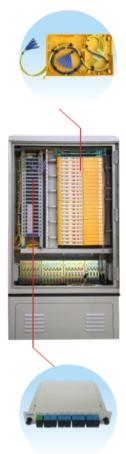

GXF11-DCS系列無跳線光纜交接箱
一、產品介紹
GXF11-DCS無跳接光纜交接箱是用于光分配網中分光節點的光配設備，主要用于主干光纜和配線光纜的連接。箱體結構采用無跳接模式，方
便地實現光纖的連接、分配、儲存和調度。箱體采用金屬材料或者SMC材料。
二、產品特點
1． 防潮、防水、防塵，抗腐蝕耐老化性能優越，防護等級達到IP65級。
2． 采用插卡式光分路器，利用有限光纜資源，覆蓋更多的用戶。
3． 熔接、存儲一體化模塊有效地管理尾纖存儲的問題。
4． 采用無跳接模式，減少光纖連接點，降低光路損耗，增加傳輸距離，減少通信故障點。
型號 | 外型尺寸 | 主干托盤數量 | 配纜熔接存儲托盤 | 光分槽位 | 過路直熔盤數量（選配） | 最大配線容量（芯） |
GXF11-DCS SMC箱體 | 1035×570×308 包括底座 755×570×308 不包括底座 | 1 | 12（144芯） | 12 | 6（72芯） | 144芯 |
1450×750×320 單面，包括底座 | 2 | 24（288芯） | 26 | 12（144芯） | 288芯 | |
1450×760×540 雙面，包括底座 | 4 | 48（576芯） | 52 | 24（288芯） | 576芯 | |
GXF11-DCS 金屬箱體 | 1080×589×330 包括底座 | 1 | 12（144芯） | 12 | 6（72芯） | 144芯 |
1360×800×380 包括底座 | 2 | 24（288芯） | 26 | 12（144芯） | 288芯 | |
1360×740×570 包括底座 | 4 | 48（576芯） | 52 | 24（288芯） | 576芯 |
GXF11-DCP無跳線光纜交接箱
外形尺寸 高*寬*深 | 12芯熔配一體化托盤（只） | 最大容量（芯） | 安裝孔距 | |
| 配線 | 光分/直熔/主干 | ||
1460（1110）×750×370 | 22（配線）+28（光分+直熔+主干） | 264 | 224/72/96 | 614×214（落地） |
注：1、12芯熔配一體化托盤尺寸:25×200×180(高×寬×深)，顏色：冰灰； 2、12芯熔配一體化托盤可用適配器類型：FC矩形、SC、LC; 3、1110mm尺寸箱體不含底座； 4、12芯熔配一體化托盤按客戶需求配置，但三者（主干、光分、直熔）相加總數不超過28只； 5、1（2）分32分路器托盤滿配數量為7只。 | ||||
